Bolardos de protección industrial y barreras de seguridad

Los bolardos de protección Bernad son postes que se anclan al suelo para proteger paredes, puertas, pilares y estanterías de los golpes de transpaletas, apiladores y carretillas. Somos fabricantes desde 1987 y los fabricamos en España en cuatro gamas —BASIC, TOP, PLUS y ULTRA (500 y 1000)— para elegir la resistencia según el vehículo y la carga que circula por tu instalación.

Fabricación propia desde 1987Cámaras frigoríficasSalas de despieceAlmacenes
Bolardos PLUS unidos por barras
4 gamasBASIC, TOP, PLUS y ULTRA
250, 450, 500 y 1000 mmBolardos bajos, altos y ULTRA de 500 y 1000 mm
Carcasa de polipropilenoCon macizo de caucho y resinas (polietileno macizo en ULTRA)
Sin obraTacos M10 o varilla de acero sustituible

Elige tu gama

¿Qué bolardo necesitas?

Elige la gama según el vehículo que circula por tu instalación: cuanto más pesada y rápida es la carga, más protección necesitas. Guía paso a paso: cómo elegir bolardo →

Protección eficazMontaje sencilloSin mantenimientoFácilmente reemplazableSeparación adaptableGran visibilidadFácil limpiezaApto para uso alimentario

Comparativa

Las cuatro gamas, de un vistazo

BASICTOPPLUSULTRA 500 / 1000
Nivel de protección Ligera Media Alta Máxima
Indicado paraTranspaleta manualTranspaleta manual y apiladorTranspaleta, apilador y carretillaTranspaleta, apilador y carretilla
UsoCargas no demasiado pesadasTrasiego considerable de cargasCargas pesadas y velocidades altasCargas pesadas y velocidades altas
NúcleoSin núcleoEsqueleto de acero inoxidable AISI 304 (base de 4 mm, paredes de 2 mm)Varilla de acero clase 8.8, Ø 30 mmVarilla de acero clase 8.8, Ø 30 mm
MacizoCaucho y mezcla de resinasCaucho y mezcla de resinasCaucho y mezcla de resinasPolietileno de alta densidad, macizo
CarcasaPolipropileno inyectadoPolipropileno inyectadoPolipropileno inyectado— (bolardo macizo)
Anclaje4 tacos expansivos M104 tacos expansivos M10Carcasa de PVC y tuerca metálica; vástago de 125 mmCarcasa de PVC y tuerca metálica; vástago de 150 mm
Alturas250 y 450 mm250 y 450 mm250 y 450 mm500 y 1000 mm
Diámetro / baseØ 100 mm / base 135 mmØ 100 mm / base 135 mmØ 100 mm / base 120 mmØ 120 mm
Salidas para barrasBajo: 0, 1 o 2 · Alto: 0, 2 o 4Bajo: 0, 1 o 2 · Alto: 0, 2 o 4Bajo: 0, 1 o 2 · Alto: 0, 2 o 4Sin salidas
Peso1,35 – 3,00 kg2,19 – 3,77 kg3,45 – 5,89 kg—
MantenimientoNulo; fácilmente reemplazableNuloSi un golpe supera su resistencia, se dobla la varilla y se cambia sin obraSi un golpe supera su resistencia, se dobla la varilla y se cambia sin obra
Ensayo de resistencia (IDR-UCLM)Frena 666 kg a 3 km/hFrena 1.972 kg a 3 km/hFrena unos 3.705 kg a 3 km/h—
Dónde comprarTienda online · desde 20 € + IVATienda online · desde 40 € + IVATienda online · desde 35 € + IVATienda online · ULTRA 1000: 225 € + IVA (ULTRA 500, a presupuesto)

BASIC

Nivel de protección
Ligera
Indicado para
Transpaleta manual
Uso
Cargas no demasiado pesadas
Núcleo
Sin núcleo
Macizo
Caucho y mezcla de resinas
Carcasa
Polipropileno inyectado
Anclaje
4 tacos expansivos M10
Alturas
250 y 450 mm
Diámetro / base
Ø 100 mm / base 135 mm
Salidas para barras
Bajo: 0, 1 o 2 · Alto: 0, 2 o 4
Peso
1,35 – 3,00 kg
Mantenimiento
Nulo; fácilmente reemplazable
Ensayo de resistencia (IDR-UCLM)
Frena 666 kg a 3 km/h
Dónde comprar
Tienda online · desde 20 € + IVA

TOP

Nivel de protección
Media
Indicado para
Transpaleta manual y apilador
Uso
Trasiego considerable de cargas
Núcleo
Esqueleto de acero inoxidable AISI 304 (base de 4 mm, paredes de 2 mm)
Macizo
Caucho y mezcla de resinas
Carcasa
Polipropileno inyectado
Anclaje
4 tacos expansivos M10
Alturas
250 y 450 mm
Diámetro / base
Ø 100 mm / base 135 mm
Salidas para barras
Bajo: 0, 1 o 2 · Alto: 0, 2 o 4
Peso
2,19 – 3,77 kg
Mantenimiento
Nulo
Ensayo de resistencia (IDR-UCLM)
Frena 1.972 kg a 3 km/h
Dónde comprar
Tienda online · desde 40 € + IVA

PLUS

Nivel de protección
Alta
Indicado para
Transpaleta, apilador y carretilla
Uso
Cargas pesadas y velocidades altas
Núcleo
Varilla de acero clase 8.8, Ø 30 mm
Macizo
Caucho y mezcla de resinas
Carcasa
Polipropileno inyectado
Anclaje
Carcasa de PVC y tuerca metálica; vástago de 125 mm
Alturas
250 y 450 mm
Diámetro / base
Ø 100 mm / base 120 mm
Salidas para barras
Bajo: 0, 1 o 2 · Alto: 0, 2 o 4
Peso
3,45 – 5,89 kg
Mantenimiento
Si un golpe supera su resistencia, se dobla la varilla y se cambia sin obra
Ensayo de resistencia (IDR-UCLM)
Frena unos 3.705 kg a 3 km/h
Dónde comprar
Tienda online · desde 35 € + IVA

ULTRA 500 / 1000

Nivel de protección
Máxima
Indicado para
Transpaleta, apilador y carretilla
Uso
Cargas pesadas y velocidades altas
Núcleo
Varilla de acero clase 8.8, Ø 30 mm
Macizo
Polietileno de alta densidad, macizo
Carcasa
— (bolardo macizo)
Anclaje
Carcasa de PVC y tuerca metálica; vástago de 150 mm
Alturas
500 y 1000 mm
Diámetro / base
Ø 120 mm
Salidas para barras
Sin salidas
Peso
—
Mantenimiento
Si un golpe supera su resistencia, se dobla la varilla y se cambia sin obra
Ensayo de resistencia (IDR-UCLM)
—
Dónde comprar
Tienda online · ULTRA 1000: 225 € + IVA (ULTRA 500, a presupuesto)

Ensayados en la Universidad de Castilla-La Mancha

Los bolardos BASIC, TOP y PLUS y las barreras macizas se han ensayado en el Instituto de Desarrollo Regional de la Universidad de Castilla-La Mancha: ensayos de flexión en voladizo en máquina universal de ensayos, con una deformación máxima admisible de 117 mm (100 mm en las barreras macizas), que corresponde a la separación entre el bolardo y la pared o la puerta que protege.

BASIC · 666 kg

Frena de manera eficiente una transpaleta cargada hasta un total de 666 kg desplazada a 3 km/h (promedio de 4 ensayos). Informe nº 18022702-I.

TOP · 1.972 kg

Frena una carretilla o transpaleta cargada hasta un total de 1.972 kg desplazada a 3 km/h (promedio de 4 ensayos). Informe nº 20130312-I.

PLUS · unos 3.705 kg

Frena una carretilla cargada hasta un total de unos 3.705 kg desplazada a 3 km/h. Informe nº 18022704-I.

Barreras macizas · unos 4.421 kg

Frenan una carretilla cargada hasta un total de unos 4.421 kg desplazada a 3 km/h. Informe nº 1910061701-I.

En todos los ensayos, sin que el bolardo o la barrera se flexione tanto como para dañar la pared o la puerta que protege.

Fichas por gama

Así es cada bolardo por dentro

Corte interior del bolardo BASIC

Gama BASIC

Nivel de protección: Ligera

  • Transpaleta manual
  • Apilador
  • Carretilla elevadora
  • Macizo de caucho y mezcla de resinas que absorbe las cargas recibidas.
  • Carcasa de polipropileno moldeado por inyección: aporta elasticidad y gran visibilidad por sus colores vivos.
  • Anclaje con 4 tacos expansivos de M10.
  • Montaje sencillo al alcance de cualquier usuario y mantenimiento nulo.
  • Fácilmente reemplazable y con separación adaptable entre bolardos.
  • Modelos: bajo sin salidas, con 1 o con 2 salidas; alto sin salidas, con 2 o con 4 salidas.

Descargar ficha técnica (PDF, 276 KB)

Croquis de medidas de los bolardos BASIC
Medidas y pesos de los 6 modelos BASIC (bajos de 250 mm y altos de 450 mm).

Ver gama BASIC en la tienda

Corte interior del bolardo TOP con esqueleto de acero inoxidable

Gama TOP

Nivel de protección: Media

  • Transpaleta manual
  • Apilador
  • Carretilla elevadora
  • Núcleo de alta calidad: esqueleto de acero inoxidable AISI 304, con base de 4 mm y paredes de 2 mm, que aporta gran resistencia frente a grandes impactos.
  • Macizo de caucho y resinas que amortigua y transmite las cargas al núcleo.
  • Carcasa de polipropileno inyectado, elástica y muy visible.
  • Anclaje con 4 tacos expansivos de M10.
  • Gran robustez, facilidad de montaje y nulo mantenimiento.
  • Protege cualquier elemento con bolardos o barreras.

Descargar ficha técnica (PDF, 413 KB)

Croquis de medidas de los bolardos TOP
Medidas y pesos de los 6 modelos TOP (bajos de 250 mm y altos de 450 mm).

Ver gama TOP en la tienda

Corte interior del bolardo PLUS con varilla de acero

Gama PLUS

Nivel de protección: Alta

  • Transpaleta manual
  • Apilador
  • Carretilla elevadora
  • Núcleo de varilla de acero clase 8.8 de Ø 30 mm, con excelentes características mecánicas.
  • Macizo de caucho y resinas que amortigua y reparte las cargas hacia el núcleo.
  • Carcasa de polipropileno inyectado.
  • Anclaje con carcasa de PVC y tuerca metálica para fijar la varilla; vástago de 125 mm.
  • Si recibe una fuerza mayor que su resistencia, se dobla la varilla sin dañar el suelo ni el anclaje, y se sustituye sin obra.
  • Protege cualquier elemento con bolardos o barreras.
Croquis de medidas de los bolardos PLUS
Medidas y pesos de los 6 modelos PLUS (bajos de 250 mm y altos de 450 mm; base de 120 mm).

Ver gama PLUS en la tienda

Bolardo ULTRA 1000

Gama ULTRA (500 y 1000)

Nivel de protección: Máxima

  • Transpaleta manual
  • Apilador
  • Carretilla elevadora
  • Bolardo macizo de polietileno de alta densidad de 120 mm de diámetro, en dos alturas: 500 mm (ULTRA 500) y 1000 mm (ULTRA 1000).
  • Núcleo de varilla de acero clase 8.8 de Ø 30 mm.
  • Anclaje con carcasa de PVC y tuerca metálica para fijar la varilla; vástago de 150 mm.
  • Si recibe una fuerza mayor que su resistencia, se dobla la varilla sin dañar el suelo ni el anclaje, y se sustituye sin obra.
  • Pensado para cargas pesadas y velocidades altas.
  • En la tienda online: ULTRA 1000 a 225 € + IVA; ULTRA 500, a presupuesto.
Plano del bolardo ULTRA 1000
Plano del bolardo ULTRA 1000: 1000 mm de altura, Ø 120 mm y agujero pasante de Ø 31 mm para la varilla.

Ver gama ULTRA en la tiendaSolicitar presupuesto

Barreras y barandillas

Une bolardos con barras y protege zonas completas

Los bolardos con salidas (1, 2 o 4) se unen con barras para formar barreras que protegen zonas completas y zonas de paso.

Para unirlos hay tubos de Ø 61 mm y 4 mm de espesor (DSC-1000, de 1 m, y DSC-1500, de 1,5 m) y barras macizas de polietileno de Ø 61 mm (DFM-750, de 0,75 m; DFM-1000, de 1,2 m, y DFM-1500, de 1,5 m). En la tienda tienes también barreras ligeras (simple y doble) y barandillas ligeras (simple y doble).

Barandillas de protección amarillas en pasillo de planta industrial

Barreras y barandillas ligeras

Para zonas de trasiego donde la mercancía no es excesivamente pesada y se mueve con transpaleta manual o apilador eléctrico. Gracias a su flexibilidad ante los impactos, son la mejor solución para proteger cualquier pared u objeto, y las barandillas, para proteger el tránsito de personas.

Barrera ligera simple
Barrera ligera simpleProtege paredes y objetos a baja altura.
Barrera ligera doble
Barrera ligera dobleDos niveles de protección para paredes y estanterías.
Barandilla ligera
Barandilla ligeraSepara y protege zonas de paso de personas.
Barandilla ligera doble
Barandilla ligera dobleBarandilla con doble travesaño para mayor protección.
  • Diseño modular: los tubos se ensamblan formando barreras sin límite de longitud.
  • Fácilmente reemplazable: en caso de rotura se cambia solo el tramo dañado.
  • Polipropileno inyectado de 8 mm de espesor, con unión macho/hembra nervada y junta elastomérica.
  • Núcleo pasante de varilla de acero clase 8.8 de Ø 20 mm, empotrada 150 mm en el firme.
  • Anclaje con carcasa de PVC y tuerca; separación entre anclajes de unos 550 mm.
  • Longitudes de 950 a 5.350 mm (de 2 a 10 pies).
  • Apto para uso alimentario.
Corte del anclaje de una barrera ligera con varilla de acero

Máxima protección

Barreras macizas

Pensadas para las zonas de máxima protección. Por su diseño y la calidad de sus materiales absorben los impactos y los transmiten al suelo, evitando daños a paneles, puertas, personas y maquinaria, con líneas limpias y colores de gran visibilidad.

  • Polietileno macizo de alta densidad, con buena rigidez y resistencia al impacto, a la torsión y a la tensión.
  • Núcleo pasante de varilla de acero clase 8.8 de Ø 20 mm.
  • Anclaje con carcasa de PVC y tuerca; vástago de 150 mm y separación entre anclajes de 550 mm.
  • Formatos: barrera simple, barrera doble y barandilla.
  • Alturas estándar de 145, 300 y 860 mm (otras medidas bajo pedido).
  • Longitudes de 500, 750, 1.000, 1.500 y 2.000 mm.
  • Apto para uso alimentario.
Barrera maciza de protección con anclaje de varillaBarrera maciza amarilla instalada a lo largo de una pared de panelBarreras macizas amarillas protegiendo un pasillo de almacén

Más protecciones

Porterías y zócalos protectores

Portería de protección para puertas

Porterías para puertas

Protegen huecos de puertas con trasiego de cargas pesadas y a velocidades altas.

  • Para huecos de 1,3 a 3 m de ancho y de 2 a 4 m de alto (otras medidas, a consultar).
  • Tubo de acero de 5" y 4,85 mm de espesor, galvanizado en caliente y lacado con pintura electrostática.
  • Ensamblaje con tornillería inoxidable M18 incluida; fácil de transportar.
  • Anclaje de 6 puntos en placa de 10 mm de espesor.
Zócalo protector de pared de polietileno blanco

Zócalo protector y protector de pared

Protegen las paredes de panel de las cámaras y salas de trabajo.

  • Polietileno prensado de alta densidad y alto peso molecular: alta resistencia al impacto y gran durabilidad.
  • Elemento higiénico y de fácil limpieza, en color blanco (otros colores, a consultar).
  • Piezas machihembradas para un acople perfecto, con esquinas interiores y exteriores.
  • Zócalo de 200, 300 o 500 mm de alto (20 mm de espesor) y protector de pared de 200, 300 o 500 mm de ancho (15 mm de espesor), en piezas de 2 m.
  • Apto para uso alimentario.

Montaje y anclaje

Se instalan sin obra y con herramientas comunes

BASIC y TOP

Se fijan al suelo con 4 tacos expansivos de M10.

PLUS y ULTRA

Llevan una carcasa de PVC con tuerca metálica que fija la varilla (vástago de 125 mm en PLUS y de 150 mm en ULTRA). Si un golpe dobla la varilla, se cambia sin obra.

Herramientas

Flexómetro, lápiz, taladro con broca de 12 mm, llave nº 17 y sierra de mano.

Separación

Aconsejamos separar la base de los bolardos 50 mm de la pared, y otros 50 mm cuando haya que proteger una zona de paso (siempre que no invada el espacio de una puerta abatible).

Vídeo: montaje del bolardo PLUS

Así se instala una barrera de bolardos PLUS unidos con barras: perforación del suelo, colocación del anclaje, montaje de los bolardos y unión con barras.

Para ver este vídeo acepta las cookies funcionales.

Proyecto

Proyecto de refrigeración y protección en Mercamálaga

Mercamálaga

Refrigeración industrial y sistemas de protección con bolardos y barreras de seguridad.

Instalaciones

Instalaciones realizadas

Barreras y bolardos amarillos protegiendo las puertas de un pasillo de cámaras frigoríficas
Barreras bajas amarillas protegiendo paredes y puertas de cámaras frigoríficas
Barandillas de protección amarillas y negras junto a zona de almacenaje en planta industrial
Detalle de barrera baja amarilla junto a la puerta de una cámara frigorífica
Portada del catálogo de protecciones y perfilería de Bernad

Catálogo

Catálogo de protecciones y perfilería

Todas las gamas de bolardos, barreras y barandillas, porterías, zócalos protectores y perfilería sanitaria, con medidas, modelos y fichas técnicas.

⬇ Descargar catálogo (PDF) PDF · 1,8 MB

Dudas habituales

Preguntas frecuentes sobre bolardos de protección

¿Qué son los bolardos de protección industrial?

Son postes que se anclan al suelo para proteger paredes, puertas, pilares, estanterías y paneles de cámaras frigoríficas de los golpes de transpaletas, apiladores y carretillas. Los de Bernad tienen carcasa de polipropileno y macizo interior (polietileno macizo en ULTRA), y se fabrican en España.

¿Qué gama de bolardo necesito?

Depende del vehículo y de la carga. BASIC es para transpaletas manuales y cargas no demasiado pesadas; TOP, para transpaletas manuales y apiladores con un trasiego considerable de cargas; PLUS y ULTRA, para cargas pesadas y velocidades altas, incluidas carretillas elevadoras.

¿Qué diferencia hay entre BASIC, TOP, PLUS y ULTRA?

El interior. BASIC no tiene núcleo; TOP lleva un esqueleto de acero inoxidable AISI 304; PLUS y ULTRA llevan una varilla de acero clase 8.8 de 30 mm. ULTRA, además, es un bolardo macizo de polietileno de alta densidad de 500 o 1000 mm de altura.

¿Qué nivel de protección ofrece cada gama?

Depende del vehículo que circula por tu instalación. BASIC ofrece una protección ligera, pensada para transpaletas manuales; TOP, una protección media para transpaletas manuales y apiladores; PLUS, una protección alta que incluye carretillas elevadoras, y ULTRA, la máxima, con bolardos macizos de 500 o 1000 mm para cargas pesadas y velocidades altas. Los datos técnicos detallados están en las fichas técnicas de cada gama.

¿Qué resistencia tienen los bolardos Bernad?

Se han ensayado en el Instituto de Desarrollo Regional de la Universidad de Castilla-La Mancha (ensayos de flexión en voladizo). BASIC frena de manera eficiente una transpaleta cargada hasta un total de 666 kg desplazada a 3 km/h; TOP, una carretilla o transpaleta de hasta 1.972 kg, y PLUS, una carretilla de unos 3.705 kg, también a 3 km/h. Las barreras macizas frenan una carretilla de unos 4.421 kg a 3 km/h. En todos los casos, sin que el bolardo o la barrera se flexione tanto como para dañar la pared o la puerta que protege.

¿Quién fabrica los bolardos Bernad?

Los fabricamos nosotros, José Bernad, S.L., una empresa de Albacete fundada en 1987, con 40 años de experiencia en equipamiento para la industria alimentaria. Las cuatro gamas de bolardos y las barreras de protección son de fabricación propia, hechas en España.

¿De qué material están fabricados?

BASIC, TOP y PLUS tienen carcasa de polipropileno inyectado y macizo de caucho y mezcla de resinas. ULTRA es un bolardo macizo de polietileno de alta densidad. TOP incorpora acero inoxidable AISI 304 y PLUS y ULTRA, varilla de acero clase 8.8.

¿Qué alturas y modelos hay?

BASIC, TOP y PLUS se fabrican en 250 mm (bajos: sin salidas, con 1 o con 2 salidas) y 450 mm (altos: sin salidas, con 2 o con 4 salidas), con 100 mm de diámetro. ULTRA se fabrica en 500 mm (ULTRA 500) y 1000 mm (ULTRA 1000) de alto, con 120 mm de diámetro.

¿Cómo se anclan al suelo?

BASIC y TOP se fijan con 4 tacos expansivos de M10. PLUS y ULTRA llevan una carcasa de PVC con tuerca metálica que fija la varilla de acero, con un vástago de 125 mm y 150 mm respectivamente.

¿Qué pasa si un golpe supera la resistencia del bolardo?

En PLUS y ULTRA la varilla está diseñada para doblarse sin dañar el suelo ni el anclaje, de modo que se sustituye fácilmente sin ningún tipo de obra.

¿Es complicado instalarlos?

No. No hacen falta profesionales ni herramientas costosas: basta con flexómetro, lápiz, taladro con broca de 12 mm, llave nº 17 y sierra de mano.

¿A qué distancia de la pared se colocan?

Aconsejamos separar la base de los bolardos 50 mm de la pared, y otros 50 mm cuando haya que proteger una zona de paso, siempre que no invada el espacio de una puerta abatible.

¿Se pueden unir para formar barreras?

Sí. Los bolardos con salidas se unen con tubos de Ø 61 mm (de 1 y 1,5 m) o con barras macizas de Ø 61 mm (de 0,75, 1,2 y 1,5 m) para proteger zonas completas. También hay barreras y barandillas ligeras, simples y dobles.

¿Necesitan mantenimiento?

BASIC y TOP tienen mantenimiento nulo. En PLUS y ULTRA, si un golpe dobla la varilla, basta con cambiarla, sin obra.

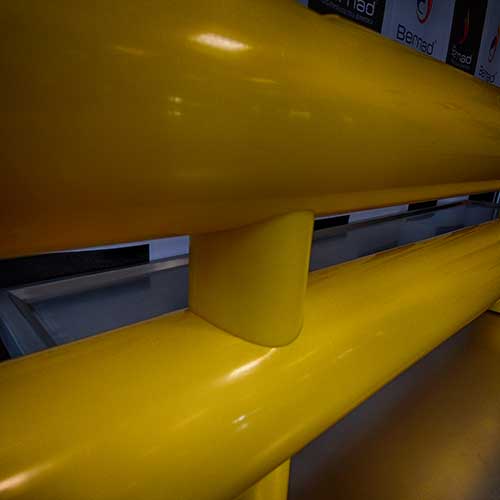

¿Qué diferencia hay entre las barreras ligeras y las macizas?

Las barreras ligeras son de polipropileno, modulares y flexibles ante los impactos, pensadas para transpaletas manuales y apiladores eléctricos. Las barreras macizas son de polietileno macizo de alta densidad y están pensadas para las zonas de máxima protección. Ambas llevan un núcleo pasante de varilla de acero clase 8.8 y se anclan con carcasa de PVC y tuerca.

¿Cómo se protegen los huecos de las puertas?

Con porterías de tubo de acero galvanizado y lacado, para huecos de 1,3 a 3 m de ancho y de 2 a 4 m de alto, pensadas para puertas con trasiego de cargas pesadas y a velocidades altas.

¿Cómo se protege la parte baja de las paredes de panel?

Con zócalos protectores y protectores de pared de polietileno de alta densidad, higiénicos y de fácil limpieza, en piezas machihembradas de 2 m.

¿Dónde puedo comprarlos?

En nuestra tienda online, tiendabernad.com. Los bolardos BASIC, TOP y PLUS, el ULTRA 1000 y las barras macizas DFM tienen precio y se compran online; el ULTRA 500, las barreras, las barandillas, las porterías y los protectores de pared van a presupuesto. También puedes llamarnos al +34 967 219 649 o escribirnos.

¿Cuánto cuesta un bolardo de protección?

En nuestra tienda online, los bolardos BASIC cuestan desde 20 € + IVA, los PLUS desde 35 € + IVA y los TOP desde 40 € + IVA, según la altura y las salidas. El ULTRA 1000 cuesta 225 € + IVA y las barras macizas de unión, desde 24 € + IVA. Para cantidades o instalaciones completas te preparamos un presupuesto.

Artículos

¿Quieres proteger tu instalación?

Te asesoramos sin compromiso sobre la gama y la protección que necesitas.

Asociaciones con las que colaboramos

ASPRONA – Plena inclusión Castilla-La Mancha AFANION – Niños con cáncer
