Partes de una cámara frigorífica: componentes y para qué sirve cada uno

Actualizado: noviembre de 2026 · Escrito por el Equipo técnico de José Bernad, S.L., refrigeración industrial desde 1987 en Albacete

Respuesta rápida: una cámara frigorífica tiene dos grandes bloques. El recinto aislado está formado por los paneles sándwich, el suelo, la puerta frigorífica y los perfiles sanitarios. El equipo de frío lo forman el evaporador, el compresor, el condensador, la válvula de expansión y el cuadro de control. A esto se suman los elementos de seguridad, como la alarma de persona encerrada o la apertura interior, y los de higiene y protección.

A continuación te explicamos para qué sirve cada parte, qué falla más a menudo y en qué fijarte al comprar o renovar una cámara frigorífica industrial.

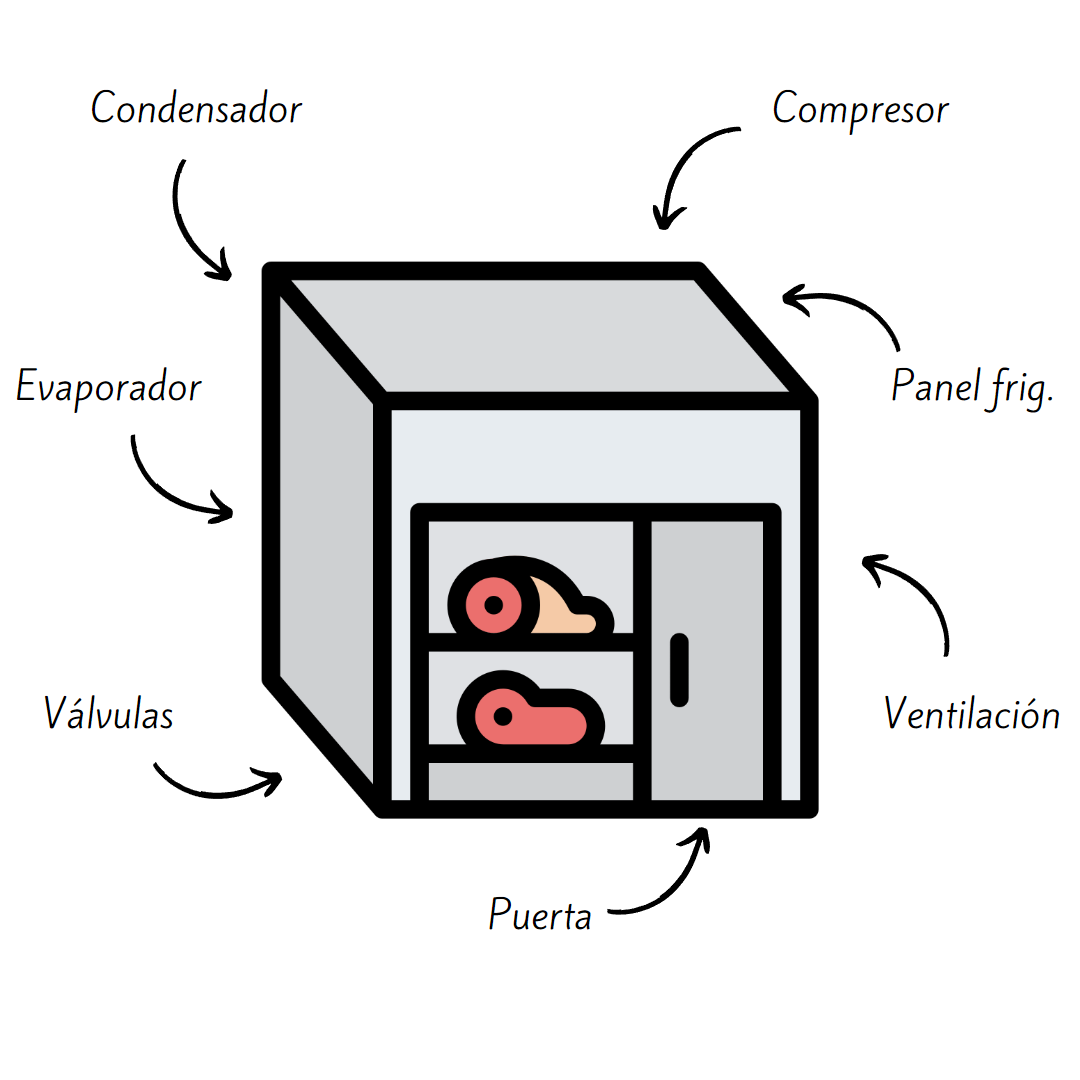

Esquema de las partes de una cámara frigorífica: paneles sándwich, puerta, evaporador, unidad condensadora y cuadro de control

Tabla resumen: partes de una cámara frigorífica y su función

Parte Dónde está Para qué sirve
Paneles sándwich Paredes y techo Aíslan del calor exterior y forman el recinto.
Suelo aislado Base de la cámara Evita pérdidas de frío y, en congelación, que se hiele el terreno.
Puerta frigorífica Acceso Cierra de forma estanca y permite entrar con producto.
Evaporador Dentro de la cámara Absorbe el calor del aire interior y enfría la cámara.
Compresor Unidad exterior o sala de máquinas Impulsa el refrigerante y eleva su presión.
Condensador Exterior Expulsa al exterior el calor extraído.
Válvula de expansión Entrada del evaporador Regula el refrigerante que entra en el evaporador.
Cuadro de control Junto a la puerta o en sala Mantiene la temperatura, gestiona desescarches y alarmas.
Seguridad Interior y exterior Apertura desde dentro, alarma de persona encerrada y alumbrado.
Higiene y protección Uniones y zonas de paso Perfiles sanitarios, zócalos y bolardos que evitan suciedad y golpes.

1. El recinto: paneles, suelo y puerta

En resumen: el recinto es lo que separa el frío del calor. Si el aislamiento o las juntas fallan, el equipo trabaja más, consume más y aparece hielo.

Paneles frigoríficos tipo sándwich

Son dos chapas con un núcleo aislante de poliuretano (PUR) o PIR, unidos por machihembrado. Su espesor depende de la temperatura de trabajo: más fino en conservación y más grueso en congelación. Te lo contamos en funciones y ventajas del panel frigorífico y en aislamiento térmico en cámaras frigoríficas.

Suelo

En conservación basta a menudo con un suelo sanitario resistente; en congelación se aísla y se protege contra la congelación del terreno. Debe soportar el paso de transpaletas y carretillas.

Puerta frigorífica

Puede ser pivotante, corredera o de vaivén. Lleva juntas perimetrales y, en congelación, resistencia en el marco para que no se pegue por el hielo. Las cortinas de aire o de lamas reducen la entrada de calor en puertas con mucho tráfico. Puertas, juntas y herrajes están en la tienda online.

2. El equipo de frío: cómo se produce el frío

En resumen: el refrigerante recorre un circuito cerrado. Absorbe calor en el evaporador, el compresor lo comprime, lo expulsa en el condensador y la válvula de expansión lo devuelve al evaporador. Este ciclo se repite de forma continua.

  1. Evaporador: está dentro de la cámara. Sus ventiladores mueven el aire a través de una batería fría en la que el refrigerante se evapora y absorbe calor. Necesita desescarches periódicos para quitar el hielo.
  2. Compresor: aspira el refrigerante en forma de gas y lo comprime. Es el corazón de la instalación y el componente más caro de sustituir.
  3. Condensador: está en el exterior y expulsa el calor. Si está sucio o le da el sol de lleno, el consumo se dispara en verano.
  4. Válvula de expansión: reduce la presión del refrigerante y dosifica cuánto entra en el evaporador. Un ajuste incorrecto afecta al recalentamiento y puede dañar el compresor.
  5. Cuadro eléctrico y de control: termostato o controlador, sondas, programación de desescarches, alarmas y, si se quiere, telegestión.

En instalaciones con varias cámaras, en lugar de un equipo por cámara se instala una central frigorífica que da servicio a todas.

3. Elementos de seguridad obligatorios

El Reglamento de Seguridad para Instalaciones Frigoríficas (RD 552/2019, instrucción IF-11) exige que las cámaras puedan abrirse desde el interior y que tengan una alarma para avisar si una persona queda encerrada. Además:

  • Alumbrado interior adecuado a la temperatura de trabajo.
  • Detección de fugas de refrigerante cuando el tipo y la cantidad de gas lo exigen.
  • Válvulas y dispositivos de seguridad del circuito frigorífico.

Lo explicamos con más detalle en puntos clave del reglamento de instalaciones frigoríficas.

4. Higiene y protección contra golpes

En la industria alimentaria la cámara debe poder limpiarse a fondo. El Reglamento (CE) 852/2004 pide superficies lisas, lavables y sin rincones donde se acumule suciedad. Por eso se instalan:

Tipos de cámaras frigoríficas según su temperatura

Tipo Temperatura habitual Para qué se usa
Conservación (temperatura positiva) de 0 a +8 °C Carne, fruta, verdura, lácteos y bebidas.
Congelación (temperatura negativa) de −18 a −25 °C Conservar producto congelado durante meses.
Túnel de congelación por debajo de −30 °C Congelar rápido para formar cristales de hielo pequeños y no dañar el producto.
Abatidor de temperatura de unos +70 °C a +3 °C en poco tiempo Enfriar rápido platos cocinados en hostelería y obradores.
Atmósfera controlada según producto Fruta de larga conservación con control de O₂ y CO₂ (ver más).

Para cámaras de carne, con temperaturas y humedades específicas para canales, despiece o maduración, consulta nuestra guía de cámaras frigoríficas para carne.

Qué parte falla más y cómo detectarlo

Síntoma Parte que suele estar implicada
Hielo en el evaporador o en el techo Desescarche mal ajustado, juntas de puerta o panel dañados
La cámara no llega a temperatura en verano Condensador sucio o mal ubicado, falta de refrigerante
Ruidos o arranques continuos Compresor o control (lee Tu compresor avisó)
Condensación en el exterior de la puerta Resistencia del marco o junta

Un buen mantenimiento preventivo evita la mayoría de estas averías.

Preguntas frecuentes

¿Cuáles son las partes principales de una cámara frigorífica?

Los paneles aislantes, el suelo y la puerta, que forman el recinto, y el equipo de frío: evaporador, compresor, condensador, válvula de expansión y cuadro de control.

¿Cómo funciona una cámara frigorífica?

El evaporador absorbe el calor del interior gracias a un refrigerante que circula en un circuito cerrado. El compresor y el condensador expulsan ese calor al exterior, y el control mantiene la temperatura fijada.

¿Qué diferencia hay entre una cámara de conservación y una de congelación?

La de conservación trabaja por encima de 0 °C y la de congelación por debajo de −18 °C. La de congelación necesita paneles más gruesos, suelo aislado, puerta con resistencia y un equipo más potente.

¿Qué elementos de seguridad son obligatorios en una cámara frigorífica?

Según el RD 552/2019, la cámara debe poder abrirse desde dentro y contar con una alarma de persona encerrada, además de los dispositivos de seguridad del circuito frigorífico.

¿Dónde compro recambios para una cámara frigorífica?

En tiendabernad.com tienes paneles, puertas, perfilería sanitaria, equipos y recambios.
